濕式電除塵器的分類和結構特點

近100年濕式靜電除塵器為冶金工業和其他行業作為一種控制煙氣中硫酸、顆粒有效手段廣泛應用。目前全世界范圍內投入運行的濕式靜電除塵器超過1000 個裝置。

 基本型式：

濕式靜電除塵器在結構上有兩種基本型式：管式和板式。管式靜電除塵器的集塵極為多根并列的園形或多邊形金屬管，放電極均布于極板之間，管狀濕式靜電除塵器只能用于處理垂直流動的煙氣。板式靜電除塵器的集塵極呈平板狀，可獲得良好的水膜形成的特性，極板間均布電暈線，板式濕式靜電除塵器可用于處理水平或垂直流動的煙氣。

在相同的集塵面積時，管式靜電除塵器內的煙氣流速可以是設計為板式除塵器的兩倍，因此在達到相同除塵效率時，管式除塵器的占地面積要遠小于板式除塵器。

濕式靜電除塵器的布置方式

垂直獨立布置

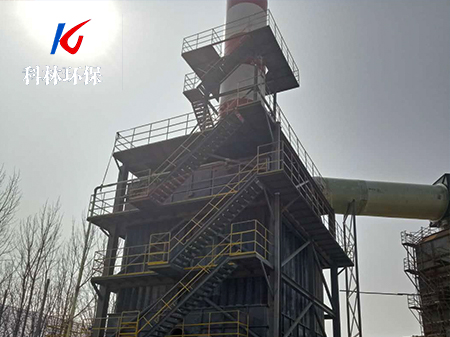

在化工和冶金行業應用的大型濕式靜電除塵器一般為垂直煙氣流獨立布置，一般為模塊化設計的管式設計，這種設計便于安裝和解列維修，但其需要額外的布置空間。

水平布置在吸收塔后煙道

垂直組合布置：2000年以后，較早采用濕式石灰石石膏法脫硫系統的加拿大New Brunswick電力公司的Dalhousie和Coleson Cove電廠（315MW機組），采用的濕式靜電除塵器對吸收塔除霧器進行改造，即將濕式除塵器布置在吸收塔的上方替代原有的機械除霧器，這種方式可以使成本和運行費用也是最低的，占地面積也很小。
